Для квартиры с несколькими одновременно работающими приборами коллекторная разводка обычно удобнее: линии легче отключать и балансировать. Но она не увеличивает давление на вводе и не компенсирует недостаточный диаметр. Схему выбирают расчётом расхода, длины трасс и доступного места.
Короткий ответ
Коллекторная система подаёт отдельную трубу от распределительного узла к каждому потребителю или группе. Тройниковая ведёт общую магистраль с ответвлениями. Первая даёт больше управляемости и меньше скрытых соединений при лучевой прокладке, вторая экономит трубу и место. Для небольшой квартиры с близкими приборами тройниковая или смешанная схема может быть рациональной.
Как работают тройниковая и коллекторная разводки
В тройниковой схеме вода проходит по общей линии, от которой последовательно отходят ветви к раковине, душу, кухне и технике. При одновременном включении нескольких приборов общий участок несёт суммарный расход, поэтому ошибки диаметра и арматуры заметнее.
В коллекторной схеме после вводного узла стоят распределители холодной и горячей воды. От каждого выхода идёт самостоятельная линия. Прибор можно отключить на коллекторе, не перекрывая всю квартиру, если проектом предусмотрена соответствующая арматура.
Почему в душе меняется температура
Проблема возникает не только из-за типа разводки. На стабильность влияют давление на вводе, одновременный расход, диаметры и длины труб, сопротивление фильтров и арматуры, настройка редукторов, водонагреватель и тип смесителя.
Коллектор снижает взаимное влияние ветвей, но общий ввод и стояк остаются общими. Для душа дополнительно помогает термостатический смеситель, если его применение допустимо и система обеспечивает необходимые параметры.
Скрытые соединения и ремонтопригодность
Лучевая коллекторная разводка позволяет провести цельную трубу от шкафа до водорозетки без промежуточных соединений в недоступной зоне. Это упрощает контроль. Но сам коллектор, фильтры, редукторы, счётчики и соединения требуют полноценного сервисного доступа.
Тройники можно располагать в доступных люках или выполнять технологией, разрешённой для скрытого монтажа, — конкретное решение зависит от материала труб и проекта. Нельзя прятать разъёмные соединения без доступа.
Сравнение схем
| Критерий | Коллекторная | Тройниковая |
|---|---|---|
| Одновременная работа приборов | Проще распределить расход по отдельным линиям | Сильнее зависит от расчёта общей магистрали |
| Отключение прибора | Обычно возможно на коллекторе | Нужна локальная арматура или отключение ветви |
| Количество трубы | Больше | Меньше |
| Сантехнический шкаф | Нужен заметный объём и удобный доступ | Узел компактнее |
| Скрытые соединения | Можно свести к минимуму | Ответвления требуют продуманного размещения |
| Диагностика | Линии проще отключать по отдельности | Неисправность может затрагивать ветвь |
Когда смешанная схема лучше
Не обязательно вести отдельную линию к каждой точке любой ценой. Например, два близких прибора с небольшим расходом можно объединить рассчитанной ветвью, а душ, водонагреватель и стиральную машину подключить отдельно. В коттедже коллекторы могут распределять воду по этажам или функциональным зонам.
Смешанная схема уменьшает длину труб и размер шкафа, сохраняя управление критичными потребителями. Но она всё равно должна быть отражена на схеме, рассчитана и испытана.

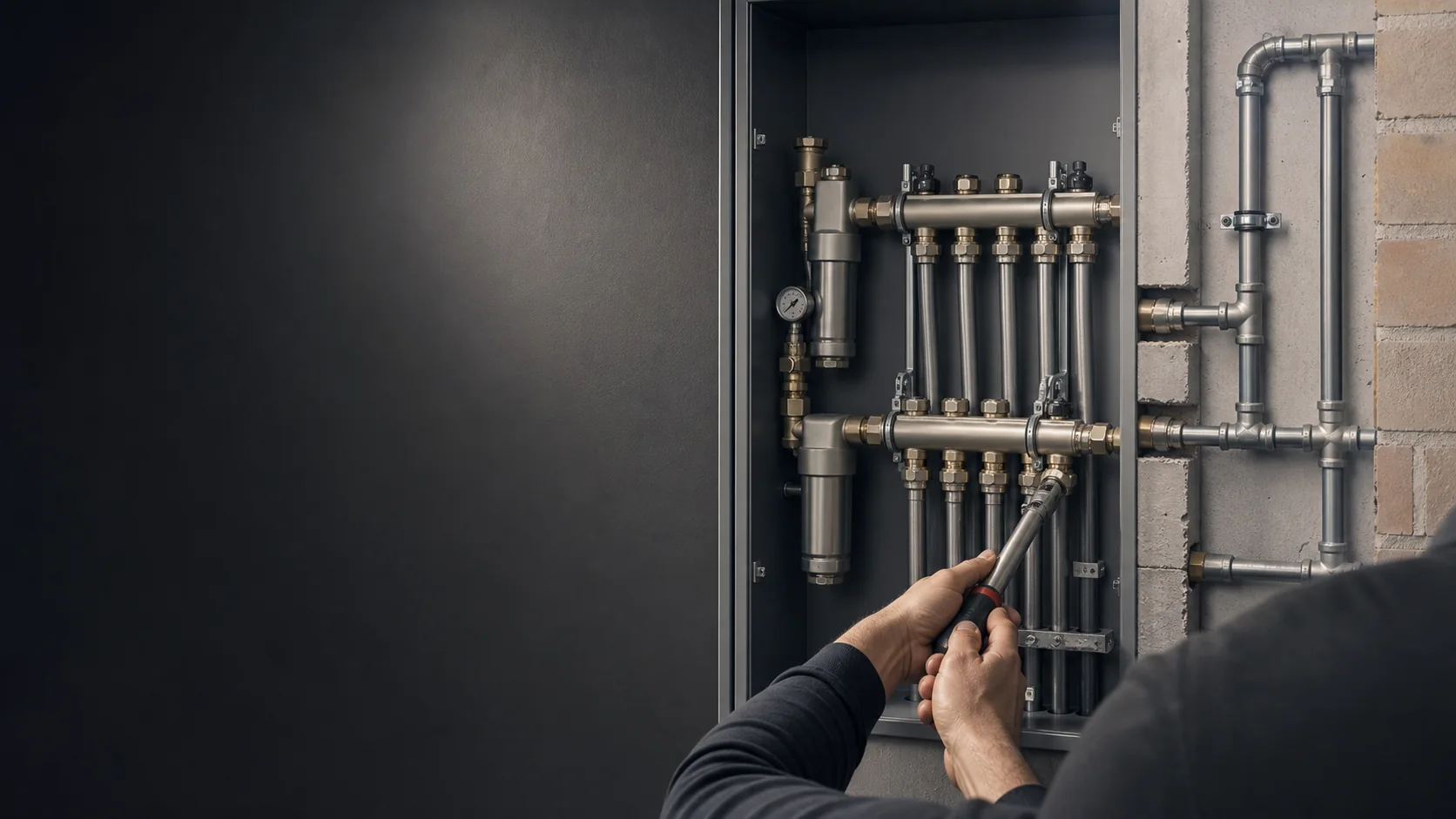

Что должно поместиться в сантехническом шкафу
- Доступная запорная арматура на вводах.
- Фильтры и редукторы в предусмотренной последовательности.
- Счётчики и обратные клапаны по требованиям подключения.
- Коллекторы с возможностью обслуживания.
- Защита от протечек, если она предусмотрена проектом.
- Ревизии канализации и доступ к общедомовым узлам.
Красивый узкий люк не должен мешать снять фильтр, заменить редуктор или перекрыть линию. Габариты шкафа согласуют до раскладки плитки и установки инсталляции.
Что проверить до закрытия труб
Восемь контрольных пунктов
- Схема соответствует плану сантехники.
- Расходы и диаметры рассчитаны.
- Все обслуживаемые соединения доступны.
- Трубы защищены в проходках и учитывают температурное движение.
- Горячая и холодная линии изолированы по проекту.
- Водорозетки закреплены на чистовые отметки.
- Система испытана до закрытия.
- Сделаны фотографии и исполнительная схема.
Мы проектируем разводку вместе с сантехническим шкафом, отделкой и доступом для сервиса. Подробнее — на страницах монтажа водоснабжения и монтажа канализации. Для санузла также полезна статья об объединении ванной и туалета.
Техническая основа
Проектирование и монтаж внутренних систем выполняются по СП 30.13330 «Внутренний водопровод и канализация зданий», СП 73.13330.2016 «Внутренние санитарно-технические системы зданий», проекту и инструкциям производителей труб, фитингов и арматуры.
